铁合金现货网：

　　一.什么是含钒生铁

　　含钒生铁（Vanadium iron）用含有共生金属钦的铁矿石炼成的生铁叫含钒生铁。它不同于有意识地加入合金元素，是钒配制成的含钒铸铁。

　　二.成分及作用

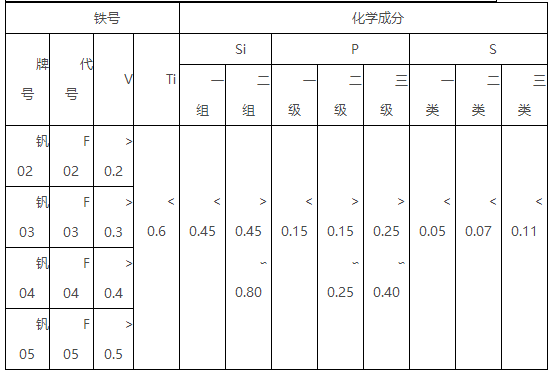

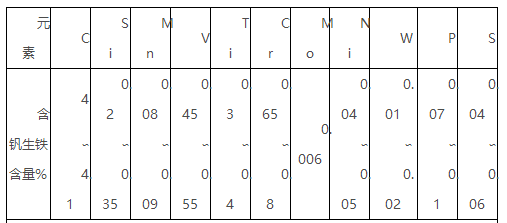

　　含钒生铁是一种含钒量为0.20%～0.50%的生铁,用于提钒、炼钢或铸造。含钒生铁拥有高回收率，低损烧，品质稳定，成本低廉的优势。其在市场上的钒价同比仅为钒铁价格的十分之一。实为优质低价的钒铁替代产品。对于含钒生铁的技术条件,中国冶标(YB/T5125—93)作了以下规定：化学成分含钒生铁的化学成分见下表：

　　1.质量要求如下:(1)采用高磷矿冶炼的生产厂须经国家主管部门批准后,生铁含磷量允许不大于0.85%。(2)除供铸造用外,若能保证钛含量在规定范围内,经用户同意,可不做分析。(3)作为炼钢或铸造用的含钒生铁,硅含量允许大于0.80%。
　　三.含钒生铁技术

　　利用含钒生铁的提钒方法包括：将含钒生铁进行冶炼后得到的含钒铁水加入转炉中后，在转炉中加入脱杂剂于14001450℃的温度条件下进行脱杂处理，脱杂剂包括碳酸钠和石灰，且脱杂剂的总用量为1320kg/t铁；在脱杂处理后进行供氧吹炼得到富钒渣，其中供氧吹炼过程的时间为3060min，且供氧吹炼的终点温度为14501550℃，在供氧吹炼过程中的升温速率为13℃/min。该利用含钒生铁的炼钢工艺包括上述利用含钒生铁的提钒方法，二者均能够充分利用含钒生铁中的钒，提高钒的提取率，降低生产成本。
　　为了适应社会对钢铁制品的需要，到西汉后期已创造了“炒钢”技术。这种技术把生铁加热到熔化或基本熔化的状态下加以炒炼，使铁脱碳成钢或熟铁。

　　古代炼钢以含碳量低的块炼铁或熟铁为原料，采用渗碳的方法炼制成钢(现在仍然使用此法)，一种即以含碳量高的生铁为原料，在固体状态下脱碳制钢。战国时代已经采用了柔化处理工艺，将生铁进行脱碳退火，得到了脱碳不完全的铸铁脱碳钢件，至汉代仍然使用这一工艺。

　　铸铁的热处理技术在汉代有很大的发展，并臻于成熟。在南阳瓦房庄冶铁遗址中所发掘的9件农具，经检验8件为黑心韧性铸铁，质量良好，有一些与现代黑心韧性铸铁已无大的差别。还有一部分白心韧性铸铁，白心韧性铸铁可制作耐冲击、性能良好的手工工具，黑心韧性铸铁可制作耐磨的农具。在铸制的铁器中有一部分铁锸、铁耧铧、铁钁即为白心韧性铸铁。从发现的汉代冶铁遗址来看，当时的作坊有以炼铁为主而兼铸铁器的，也有专门铸造铁器的。而最初的铁铸件，是由炼铁炉的铁水直接浇铸。在汉代，出现了专门的化铁炉，这对于提高熔铁的质量，获得优质铸件，有很大的好处。从南阳瓦房庄遗址看，化铁炉的结构和筑炉材料与炼铁炉有明显的区别，说明当时的炼铁与化铁的分工已很明确。更多硅锰、硅铁、铬铁行情请继续关注铁合金现货网。
